電気設備の設計では、照明設備図やコンセント設備図、配線図など、さまざまな図面を作成する必要があります。しかし、作図だけでなく、設計変更に伴う修正や確認、施工担当者との情報共有にも時間がかかり、業務の負担になっているケースも少なくありません。
電気設備の図面作成を効率化するには、作業工程を整理し、業務の進め方やCADの活用方法を見直すことが大切です。
この記事では、電気設備の図面作成に時間がかかる原因や、業務改善の具体的な方法を解説します。電気設計CADを活用するメリットや選ぶ際の確認ポイントも紹介しますので、ぜひ参考にしてください。
図面作成に時間がかかる原因
電気設備の図面作成では、作図そのものだけでなく、修正や確認にも時間がかかります。まずは、どのような作業が負担になりやすいのかを確認しましょう。
機器の配置や配線に手間がかかる
電気設備の設計では、建築図面をもとに照明器具やコンセント、スイッチなどの位置を決め、配線経路を図面に反映する必要があります。
機器の配置を考える際は、建物の用途や間取り、設備の数量などを確認しなければなりません。また、同じ種類の設備記号を繰り返し配置したり、配線を一本ずつ作図したりする作業も発生します。
特に、汎用CADを使用している場合は、電気設備に特化した作図機能が備わっておらず、一部の作業を手動で行う必要があることもあります。
そのため、図面の規模や作図手順、使用するCADの機能によっては、機器の配置や配線の作図に多くの時間がかかります。
設計変更による修正や確認が多い
電気設備の図面は、一度作成すれば完成するとは限りません。建築計画や設備の配置が変更されると、それに合わせて図面を修正する必要があります。
例えば、間取りの変更によって照明器具やコンセントの位置が変わると、関連する配線経路も見直さなければなりません。
また、変更内容が複数の図面に関係する場合は、それぞれの図面を修正し、整合性を確認する作業も発生します。
修正箇所が多いほど変更漏れのリスクが高まり、確認作業にも時間がかかりやすくなります。 変更履歴が整理されていない場合は、古い情報をもとに作業を進めてしまい、手戻りにつながるおそれもあります。
図面の管理や共有が煩雑になる
図面データの管理方法が統一されていないことも、業務に時間がかかる原因の一つです。
例えば、担当者ごとにファイル名や保存場所が異なると、必要な図面を探すだけでも手間がかかります。修正前の図面と最新版が混在している場合は、どちらが正しいデータなのか確認する必要もあるでしょう。
さらに、設計担当者と施工担当者の間で変更内容が十分に共有されていないと、古い図面を参照して作業を進めてしまう可能性があります。
メールや紙の図面など、複数の方法で情報をやり取りしている場合も、確認漏れや情報の行き違いが生じやすくなります。
このように、図面作成の効率は、作図作業だけでなく、データの管理や関係者との情報共有にも左右されます。
図面作成で見直したい業務

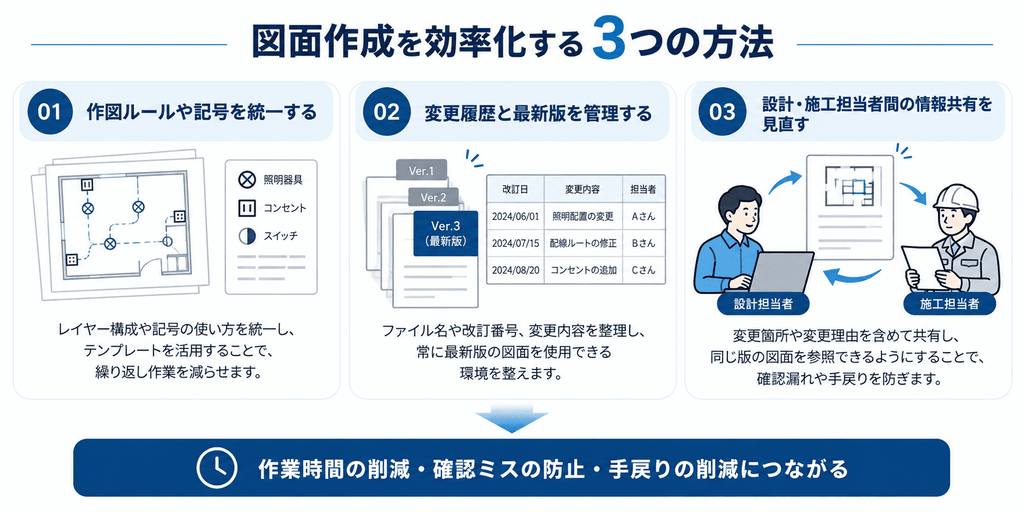

電気設備の図面作成を効率化するには、CADの機能だけでなく、日々の作業ルールやデータ管理を見直すことも重要です。ここでは、現在の業務に取り入れやすい改善方法を紹介します。
作図ルールや記号を統一する
図面作成の効率を高めるには、担当者ごとに異なる作図ルールを統一することが大切です。
例えば、CADのレイヤー構成や線種、照明器具・コンセントなどの記号の使い方が担当者によって異なると、ほかの人が図面を確認・修正する際に時間がかかります。
そこで、よく使用する設備記号や図面の形式を統一し、テンプレートとして保存しておくと便利です。同じような図面を作成するたびに、一から設定する手間を減らせます。
また、作図ルールを文書化して社内で共有すれば、新しい担当者への引き継ぎにも役立ちます。
図面の標準化は、繰り返し作業を減らすだけでなく、特定の担当者に依存しない業務体制づくりにもつながります。
変更履歴と最新版を管理する
図面の修正が多い業務では、どのデータが最新版なのかを明確にすることが重要です。まずは図面の保存場所やファイル名の付け方を統一し、担当者が必要なデータを探しやすい状態にしましょう。図面番号や改訂番号を付け、更新日・変更内容・担当者を記録しておくと、修正前後の違いを確認しやすくなります。
例えば、照明器具の配置を変更した場合は、配置図だけでなく、関連する配線図などにも修正が必要か確認します。古い図面を誤って使用しないよう、最新版の保管場所や承認済み図面の扱いも決めておくとよいでしょう。
変更履歴と最新版の管理を徹底することで、修正漏れや古い図面の使用による手戻りを防ぎやすくなります。
設計・施工担当者間の情報共有を見直す
図面の変更内容が関係者に正しく伝わっていないと、施工段階で確認作業や手戻りが発生するおそれがあります。そのため、設計変更が発生した際は、誰に、いつ、どのような情報を共有するのかを決めておくことが大切です。
例えば、更新した図面を渡すだけでなく、変更箇所や変更理由、施工への影響などもあわせて伝えると、担当者が修正内容を把握しやすくなります。また、設計担当者と施工担当者が同じ版の図面を参照できるようにし、必要に応じて変更内容を確認した記録を残す方法も有効です。
情報共有の手順を明確にすることで、認識のずれや確認漏れを減らし、設計から施工までの業務を円滑に進めやすくなります。
電気設計CADで効率化できること
作業ルールを整えても、繰り返しの作図や計算に時間がかかる場合は、CADの機能を見直す方法があります。ここでは、電気設備専用CADで効率化できる作業と、導入時の確認ポイントを紹介します。
専用機能で作図の手間を減らす
一般的な汎用CADでも電気設備図面は作成できますが、電気設備専用CADには、照明器具やコンセントなどの設備記号を配置する機能や、配線の作図を支援する機能が備わっている製品があります。
例えば、よく使用する設備記号を呼び出して配置したり、専用の作図機能を利用したりすることで、繰り返し作業を減らせる場合があります。
ただし、搭載されている機能はCADによって異なります。まずは現在の作図工程を確認し、時間がかかっている作業を効率化できる機能があるかを調べることが大切です。
技術計算や材料拾い出しを効率化する
電気設備の設計では、図面を作成するだけでなく、照度計算や電圧降下計算などが必要になる場合があります。
電気設備専用CADのなかには、こうした技術計算を支援する機能を備えた製品もあります。また、図面上の設備や配線などの情報をもとに、材料の数量を拾い出す作業を支援するものもあります。
これらの機能を活用すれば、図面から別の資料へ情報を転記したり、数量を手作業で集計したりする負担を減らせる可能性があります。
ただし、自動化できる範囲や対応する計算は製品によって異なります。計算結果や材料の数量についても、設計条件や図面との整合性を担当者が確認することが重要です。
データの互換性や操作性を確認する
電気設備専用CADを導入する際は、機能の多さだけでなく、現在の業務環境との相性も確認しましょう。例えば、既存のCAD図面を読み込めるか、取引先や施工担当者と必要な形式でデータを受け渡しできるかは重要なポイントです。
また、普段作成している図面に必要な機能が備わっているか、担当者が操作を習得しやすいかも確認する必要があります。導入費用に加え、既存データの移行や操作方法の習得にかかる時間、サポート体制なども比較するとよいでしょう。
作図や技術計算などを支援する電気設計CADには、作図や技術計算を支援する機能を備えた製品があります。自社の図面作成業務で負担が大きい工程を整理し、必要な機能や既存データとの互換性を確認したうえで、導入を検討しましょう。
まとめ｜作業の負担が大きい工程から改善しよう
電気設備の図面作成では、機器の配置や配線の作図、設計変更に伴う修正などに時間がかかります。また、図面の管理や情報共有が不十分だと、確認作業や手戻りが増える原因にもなります。
業務を効率化するには、作図ルールの統一やテンプレート化、変更履歴の管理など、日々の作業方法を見直すことが大切です。
さらに、電気設備専用CADを活用すれば、作図や技術計算、材料拾い出しなどの負担を軽減できる場合があります。
必要な機能やデータの互換性、操作性を確認し、自社の業務で負担が大きい工程から改善を進めましょう。
